 Queequed et l'impression 3D

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
queequed
Membre Malle-Ice
queequed


Messages : 411
Date d'inscription : 07/09/2017

Queequed et l'impression 3D Empty
MessageSujet: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMar 29 Mai 2018 - 21:14

Voilà, je débute un thread sur l'impression 3D pour essayer vous partager mon retour d'expérience et le plaisir que j'ai à travailler sur ces aspects.

N'hésitez pas si vous avez d'autres questions.


Les softs

J'ai essayé plusieurs logiciels pour préparer les fichiers STL nécessaires à l'impression
- Google Sketchup mais je n'ai pas accroché ni à l'interface ni au besoin d'installer des extensions toutes les 20 secondes
- Blender mais j'ai mis 3 jours pour dessiner une table ronde. Ce produit semble magique et surpuissant mais mon besoin est bcp plus simple.
- Rhinoceros 3D, conseillé par un pro de l'impression 3D venant du monde l'architecture, mais c'est cher.
- Tinkercad : gratuit, client léger (donc ça marche aussi depuis le PC du boulot si on s'ennuie en réunion), très basique mais intuitif.

Alors ça fera sans doute sourire les pros, mais j'ai retenu Tinkercad car je préfère un truc simple qui répond à mon besoin qu'une usine à gaz qui fait papa-maman et dont je n'utilise que 5% des possibilités.  Tinkercad propose une bibliothèque de formes de base assez riches et on peut aussi piocher dans les contributions des autres membres. Je le trouve bien adapté pour les véhicules, la bâtiments, bref les objets techniques mais pour du biologique (figurine, animal, arbre), je ne pense pas que cela soit le bon outil.
Mon premier projet dans l'espace de travail Tinkercad (bon les couleurs sont moches mais on s'en fout pour l'impression)
Queequed et l'impression 3D Captur10
Pour les pièces un peu complexes, comme les chenilles, je travaille en 2D sous Inkscape (logiciel open source de dessin vectoriel), je génère un fichier SVG que j'importe ensuite sous Tinkercad que "j'extrude" (en gros cela veut dire qu'on le transforme en un volume) et ensuite on affine.

Un exemple

l'impression proprement dite

Pour l'impression 3D, je suis passé par 3Dhubs qui permet de soumettre des demandes à des pros ou des particuliers dotés d'imprimantes 3D voire de machines à commandes numériques. On upload ses fichiers STL, ils sont vérifiés puis on choisit la matière d'impression (PLA, ABS, résine, métal, etc...), la finesse, la couleur et on a un devis. C'est envoyé à un partenaire (dans mon cas un particulier en région parisienne) et on attend le facteur (cela a pris une petite semaine)

Premier résultat

Mes premiers projets, bien entendu, portent sur Mega Force (qui a dit "encore" ?  Very Happy ).

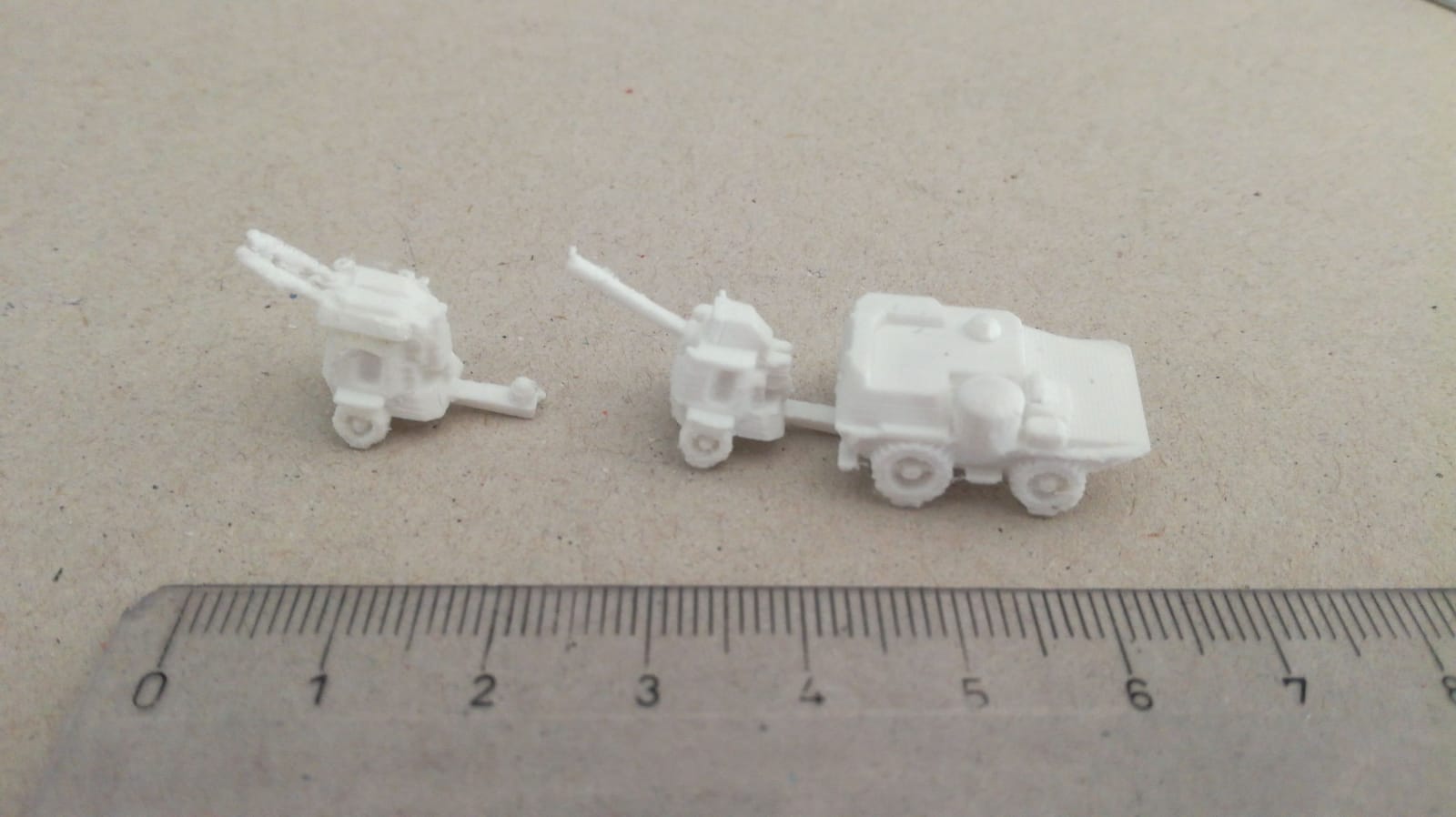

Voici donc mon premier tirage, un howitzer Mega Force jamais commercialisé (Impression PLA blanc en 60microns sur Ultimaker 2+) :
Queequed et l'impression 3D Howitz10
Comme vous pouvez le voir, la pièce doit être nettoyée mais la finesse des détails m'a surpris. Sachant cela, je vais maintenant corriger mon fichier STL pour me rapprocher de l'original

Et les 2 seules photos existantes de l'original que j'ai utilisées pour le modèle :
Queequed et l'impression 3D Howitz11
Queequed et l'impression 3D Howitz12

Et maintenant

Voici pour le début, quelques screenshots de mes autres projets en cours:
La table ronde de MASK, il y a plusieurs projets sur ce sujet dont certaines tirages se retrouvent d'ailleurs en vente sur ebay mais je trouve plus intéressant de faire ma propre table
Queequed et l'impression 3D Captur10

un autre modèle Mega Force de grande taille (41 cm de long), une V1 mais je vais la refaire car l'impression de la coque me reviendrait trop cher :
Queequed et l'impression 3D 33163110
Revenir en haut Aller en bas
questar50
Membre Malle-Ice
questar50


Messages : 1723
Date d'inscription : 21/03/2018
Age : 41
Localisation : coutances

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMar 29 Mai 2018 - 22:36

alors moi je suis direct.
la table mask effectivement sur ebay y'a un vendeur qui en vend régulièrement autours des 100 euros.

j'ai commencé à m’intéresser à ça pour les pièces d'armure dino riders et pour les petites pièces pour les pez (moustaches, cheveux etc etc). alors je vais suivre ton post.

_________________
Benjamin
Revenir en haut Aller en bas
Houlder Bill
Membre Malle-Ice
Houlder Bill


Messages : 765
Date d'inscription : 24/07/2017
Age : 48
Localisation : Breizh da viken

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMer 30 Mai 2018 - 0:01

Wow !!! Excelllent ! Il y a des jours comme ça où tu regrettes d'être une bite en informatique !

Bien ce site 3DHubs aussi , une bonne idée !...

Merci du partage Queequed ! J'attends la suite avec impatience !
Revenir en haut Aller en bas
vint-toys

vint-toys


Messages : 122
Date d'inscription : 17/10/2016

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMer 30 Mai 2018 - 7:39

J'ai commencé le tutoriel de Tinkercad et ca semble assez intuitif, je vais m'y essayer Smile
Revenir en haut Aller en bas
Fabax
Génie du Malle
Fabax


Messages : 7563
Date d'inscription : 06/11/2012
Age : 48
Localisation : Qg du spectre.

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMer 30 Mai 2018 - 9:44

Très sympa je vais suivre avec grand interet !
Revenir en haut Aller en bas
queequed
Membre Malle-Ice
queequed


Messages : 411
Date d'inscription : 07/09/2017

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMer 30 Mai 2018 - 10:09

Merci à tous pour vos retours

questar a écrit:
j'ai commencé à m’intéresser à ça pour les pièces d'armure dino riders et pour les petites pièces pour les pez (moustaches, cheveux etc etc). alors je vais suivre ton post.
beau challenge :-) c'est plein de formes courbes pas évidentes à modéliser.


vint-toys a écrit:
J'ai commencé le tutoriel de Tinkercad et ca semble assez intuitif, je vais m'y essayer

Je n'en ai fait qu'1 ou 2 (je ne suis pas très patient question tuto :-)) mais ce qui m'a changé la vie quand je l'ai découvert c'est W et D.
- W (comme workspace) permet de repositionner le plan de travail sur une surface quelconque des objets. Là où c'est puissant c'est que ton plan de travail n'est pas forcément horizontal, il peut être vertical incliné etc..
- D (comme drop) permet de faire tomber un pièce sur le plan de travail courant

En combinant les 2, on peut ainsi positionner les pièces les unes par rapport aux autres très facilement (par exemple pour poser une pyramide sur un cube).
Et ensuite on utilise L pour les aligner. C'est un coup à prendre ensuite ça devient fluide.
Revenir en haut Aller en bas
Fabax
Génie du Malle
Fabax


Messages : 7563
Date d'inscription : 06/11/2012
Age : 48
Localisation : Qg du spectre.

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMer 30 Mai 2018 - 10:18

N'hésitez pas à demander conseil à L'ami "Bobusmalus" membre ici qui est adepte de l'impression 3d de longue date.
Il réalise des merveilles.
Revenir en haut Aller en bas
queequed
Membre Malle-Ice
queequed


Messages : 411
Date d'inscription : 07/09/2017

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMer 30 Mai 2018 - 10:33

Merci Fabax, je n'avais pas vu son thread sur l'impression.
Quel taf de dingue, j'adore son véhicule Jayce, j'avais le projet de modéliser le Gloire de l'univers à une petite échelle je me sens pas encore prêt
Revenir en haut Aller en bas
vint-toys

vint-toys


Messages : 122
Date d'inscription : 17/10/2016

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMer 30 Mai 2018 - 10:43

j'ai une idée en tête mais "chut" pour le moment ^^
Revenir en haut Aller en bas
questar50
Membre Malle-Ice
questar50


Messages : 1723
Date d'inscription : 21/03/2018
Age : 41
Localisation : coutances

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMer 30 Mai 2018 - 11:48

queequed a écrit:
Merci Fabax, je n'avais pas vu son thread sur l'impression.
Quel taf de dingue, j'adore son véhicule Jayce, j'avais le projet de modéliser le Gloire de l'univers à une petite échelle je me sens pas encore prêt

what ???????????? du jayce !!!!!!!!!!!! faut que je vois et lise cela .

_________________
Benjamin
Revenir en haut Aller en bas
queequed
Membre Malle-Ice
queequed


Messages : 411
Date d'inscription : 07/09/2017

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyLun 4 Juin 2018 - 15:00

Un petit update pour la semaine et un petit retour sur mes essais. Cette fois j'ai tenté de modéliser un avion Mega Force, la difficulté étant ici la présence de formes beaucoup plus rondes (fuselages et ailes). Après maintes essais sur Tinkercad, j'ai fini par trouver les formes de bases qui permettaient avec les bons paramètres d'approcher la silhouette globale (ici j'ai utilisé principalement les formes BoatHull et Arrowhead).
Queequed et l'impression 3D Triax-12
Pour s'approcher du rendu des figurines die-cast de la gamme, j'ai ensuite cherché une méthode pour imprimer les rainures que vous voyez sur le cockpit, les ailes ou les dérives. En effet Tinkercad ne permet pas de graver facilement de telles rainures, j'ai donc essayé avec meshmixer (un autre outil du même éditeur) mais autant être honnête je n'ai réussi à rien....incapable de dompter la bête, mon avion se transformait systématiquement en patapouf purulent avant de m'implorer que je mette un terme à son existence (ce qui arrivait souvent car le soft m'a plusieurs planté à la tronche)

Bref, je suis retourné à Tinkercad et en jouant avec des blocs de percage fins, j'ai réussi à obtenir l'effet souhaité. Ma méthode est la suivante :
- une fois satisfait de la forme générale, je la duplique
- sur l'original je place de grands blocs de perçage (le plus souvent des parallélépipèdes de 0.25 mm de large) aux endroits où je veux faire apparaître ces rainures
- je fusionne l'original avec ces blocs (c'est la méthode tinkercad pour creuser un objet, on groupe un objet "plein" avec un second objet vide qui va creuser le premier)
- je réduis la taille copie de quelques %
- puis je remets la copie au sein de l'original
Bilan ce que vous voyez en gris clair c'est la forme originale percée, alors que les gris foncés font partie de la copie sous-jacente.
Voilà, je ne sais pas si mon méthode est la meilleure si mon explication parlera à ceux qui ont regardé Tinkercad mais si vous avez des questions, n'hésitez pas

Vue de profil
Queequed et l'impression 3D Triax-11
Vue de l'arrière : on touche ici aux limites de l'exercice car je n'ai aucune photo montrant l'arrière du prototype. J'ai donc opté pour une double tuyère en m'inspirant du rendu du F22 américain pour le côté "carré"
Queequed et l'impression 3D Triax-10

Voici une des deux photos qui m'ont servi de base de travail
Queequed et l'impression 3D Triax-12

Voilà pas de résultat d'impression aujourd'hui, je ne les ai pas encore reçues.
Revenir en haut Aller en bas
Houlder Bill
Membre Malle-Ice
Houlder Bill


Messages : 765
Date d'inscription : 24/07/2017
Age : 48
Localisation : Breizh da viken

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyLun 4 Juin 2018 - 20:45

Merci du partage Queequed ! Toujours aussi passionnant de voir l'évolution de tes travaux ... Même si pour moi qui ne maitrise même pas Excel, tout ça reste du chinois, je suis admiratif du travail accompli ... Surtout que ce n'est pas évident de travailler à partir de si peu de sources !  bravo
Et une telle passion pour Mega Force , ça force le respect !
Revenir en haut Aller en bas
queequed
Membre Malle-Ice
queequed


Messages : 411
Date d'inscription : 07/09/2017

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyLun 4 Juin 2018 - 21:54

Merci pour tes encouragements ! ça me fait plaisir

J'ai conscience que mes explications sont sans doute pas claires pour qui n'a pas commencé à maniper sur Tinkercad (vint-toys nous dira si c'est dans les tutos, en tout cas je n'ai pas trouvé grand chose sur YT sur ces points précis)
Revenir en haut Aller en bas
vint-toys

vint-toys


Messages : 122
Date d'inscription : 17/10/2016

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMar 5 Juin 2018 - 23:10

Faut trouver le temps de passer quelques heures de suite pour approfondir mes tests des tutos mais l'envie est là (et mes souvenirs de formation et travail sur Autocad à l'école lol), en tout cas ta démarche me semble la bonne d'aller chercher la forme la plus proche de ce que tu souhaites et de fignoler après et l'application du copier-coller, de la symétrie, de la translation correspond au travail de l'imprimante. Par cette méthode , tu assures surement une meilleure chance de réussite à la fabrication Wink
Revenir en haut Aller en bas
SCI Du Club 27
Aux malles maskées Ohé ohé !!!!
SCI Du Club 27


Messages : 763
Date d'inscription : 24/11/2012
Age : 48
Localisation : Entre 2 cartons... de jouets, bien sûr!

Queequed et l'impression 3D Empty
MessageSujet: Re: Queequed et l'impression 3D   Queequed et l'impression 3D EmptyMer 6 Juin 2018 - 23:44

Si besoin de conseils pour la 3D... je peux t'aider (c'est mon métier)

Quelques nom de logiciels pro ... solidworks, Catia , inventor, Top solid, autocad

En gratis : FreeCAD, Tinkercad (meme maison qu'autocad !)
Revenir en haut Aller en bas
